Intelligente Lösungen, wenn Ersatzteile nicht wiederzubeschaffen sind
Maschinenverfügbarkeit ist der entscheidende Faktor in der profitablen Produktionskette. Vor allem Verdichter und Ventilatoren tragen entscheidend zur Leistungsfähigkeit der Anlagen bei. Wobei ein Verschleiß über die Jahre nicht ausbleibt. Mit entsprechender planmäßiger Wartung kann man hier gegensteuern, dennoch lassen sich Reparaturen oder der Austausch von Bauteilen nicht ausschließen. Was aber, wenn essenzielle Bauteile wie Laufräder plötzlich ausfallen und kurzfristig nicht wieder zu beschaffen sind?
Jüngst so geschehen bei einem mittelständischen Unternehmen, das einen Laufradschaden an einem seiner Axialventilatoren feststellen musste und kurzfristig ein Ersatz-Laufrad benötigte. Die Neuanschaffung der kompletten Anlage war wirtschaftlich nicht darstellbar. Der Ventilatoren-Hersteller existierte nicht mehr, somit waren auch keine Zeichnungs- und Konstruktionsunterlagen mehr verfügbar. Das Ergebnis der Überprüfung durch die Serafima GmbH & Co. KG war eindeutig: an nahezu allen Schaufeln fehlten einzelne Fragmente. Eine Reparatur war aus sicherheitstechnischer Sicht nicht vertretbar.
Die Serafima-Techniker wählten zur Wiederherstellung des Laufrades zwei weitestgehend intakte Schaufeln, um deren ursprüngliche Kontur, sowie die Oberfläche der Schaufel mittels Auftragsschweißen (WIG) noch am gleichen Tag wiederherzustellen.
Mit einem handgeführten MMDX 3D-Laserscanner wurde die Geometrie des Laufrads ermittelt und die Daten ins CAD überführt. So konnte in wenigen Stunden eine neue 3D-Konstruktion des Axiallaufrads angefertigt werden.
Zusätzlich wurde mit Hilfe der Finite-Elemente-Berechnung (FEM) die Festigkeit des neu konstruierten Axiallaufrads überprüft und notwendige festigkeitsoptimierende Korrekturmaßnahmen in der Konstruktion eingeleitet.

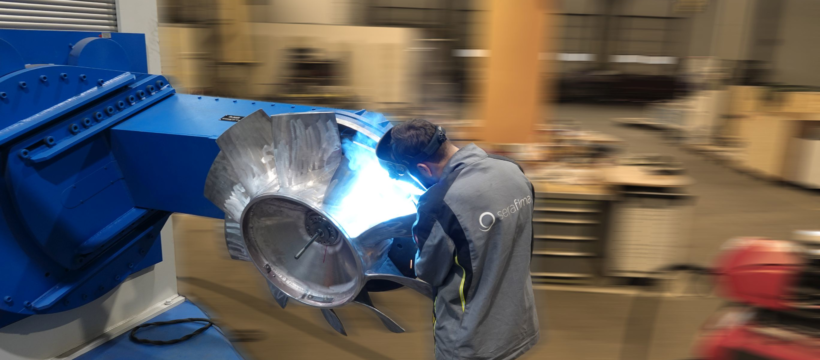

Anhand der finalisierten 3D-Konstruktion wurde ein neues Gussmodell für die Laufradschaufeln angefertigt, neue Schaufeln aus Aluminium gegossen und eine neue Nabe mit eingelassenem Stahlkern gefertigt. Anschließend wurde mit WIG-Schweißung ein neues Axiallaufrad hergestellt.
Die Oberflächengüte des Laufrads wurde mittels Farbeindringprüfung (PT) überprüft und das Laufrad final stationär ausgewuchtet. Direkt im Anschluss wurde das neue Axiallaufrad beim Kunden vor Ort von Serafima-Servicetechnikern installiert und die Anlage kurzfristig wieder in Betrieb genommen.
„Gerade wenn Maschinen ein gewisses Alter erreicht haben und der Austausch einzelner nicht mehr beschaffbarer Komponenten unumgänglich wird oder ein Tausch der kompletten Maschine oder Anlage vermieden werden soll, ist es umso wichtiger, einen kompetenten und verlässlichen Service-Partner an der Seite zu haben, der individuell und schnell auf Ihre Bedürfnisse eingeht“, so Manuel Hilpert, stellvertretender Geschäftsführer der Serafima GmbH & Co. KG.
Die Serafima GmbH & Co.KG gehört zur Schwäbisch Haller Schaeff Gruppe und bietet seit mehr als 20 Jahren kompetente und intelligente Lösungen aller Art für strömungs- und verfahrenstechnische Anlagen in der Prozessgasindustrie (u.a. Öl & Gas, Chemie, Petrochemie, Lebensmittel, Stahl, usw.) an.
Seit der Insolvenz der früheren Muttergesellschaft FIMA Maschinenbau GmbH und der daraus resultierenden Trennung Ende 2019, agiert das Unternehmen Serafima als herstellerunabhängiger Full-Service Anbieter für alle Arten von Turbomaschinen oder anderen rotierenden Apparaten. Damit sichert Serafima ihren Kunden maximale Flexibilität und nachhaltigen Erfolg.
