PiXtend eIO ist das I/O-Erweiterungssystem für alle, die auf der Suche nach preiswerten, Allzweck Ein- und Ausgängen sind – digital & analog.
Die Datenanbindung erfolgt mit dem robusten RS485 Bus, welcher leicht an jedem Computersystem nachgerüstet werden werden kann, falls nicht bereits vorhanden.
Die eIO-Module und deren Ein- und Ausgänge entsprechen der Industrienorm IEC 61131-2 und sind damit für den rauen Arbeitseinsatz in Laboren, Industrie und Gewerbebetrieben vorgesehen.
Die Einhaltung des weltweiten Industriestandards hat große Vorteile im Bezug auf Stabilität und Störunempfindlichkeit. Alle gängigen Sensoren & Aktoren finden an PiXtend eIO leicht Anschluss.
Ein zentraler Bestandteil des „Internet of Things“ ist die Erfassung von Sensordaten und die Ansteuerung von Aktoren, also die Verbindung zur realen Welt! Dank der einfachen Anbindung der PiXtend eIO Module kann immer genau da gemessen und gesteuert werden, wo es in einem IoT-Projekt von Vorteil ist.
Innovative Features, wie die besonders schnelle digitale „Hyper Logic“ (< 1 ms), bringen zusätzlichen Mehrwert für Ihr Projekt. Die logischen Verknüpfungen zwischen Ein- und Ausgängen können damit von den Modulen selbst ausgeführt werden, ohne dass eine Datenübertragung über den Bus notwendig ist. Die digitalen Eingänge können außerdem zum Zählen von Ereignissen genutzt werden.
Der Name „PiXtend“ ist von unseren Raspberry Pi basierten SPS- und IoT-Geräten bekannt.
Das eIO-System fügt sich optisch, haptisch und funktional optimal an diese Steuerungen an – kann aber auch an fast jedes andere Computersystem und Embedded Gerät angeschlossen werden – von der Industriesteuerung bis zum Android-Tablet.
Auch was die Kommunikation & Protokolle betrifft, ist PiXtend eIO einfach & anwenderfreundlich.
Durch die Modbus RTU Unterstützung fügen sich eIO-Geräte auch in vorhandene Systeme ein.
Das Protokoll ist sicher und jahrzehntelang industrie-erprobt. Zusätzlich lassen sich die eIO-Geräte auch mit dem besonders einfachen & schlanken „PiXtend eIO Protokoll“ ansprechen, welches die Daten in Klartext übermittelt (ASCII).
Wir bieten Open Source Beispielprogramme für C, C#, Python, CODESYS (61131-3), Java & Node-RED an. Die Einbindung in eigene Applikationen ist ein Kinderspiel.
Die Grundeinstellungen lassen sich direkt und unkompliziert am Gerät durchführen – ohne Software – ohne Vorkenntnisse des Personals vor Ort.
Technische Eckdaten von PiXtend eIO
- Bus-Schnittstelle: RS/EIA485
- Protokolle: Modbus RTU & PiXtend eIO ASCII Protokoll
- Onboard Spannungsregler
- Eingang: Nennspannung 24 V DC (min. 19 – max. 30 V DC)
- Industriegerät nach IEC/EN 61131-2 (SPS Norm)
- Umgebungstemperaturbereich: 0..60 °C
PiXtend eIO Digital One
- 8x digitale Eingänge, 3,3 / 5 / 12 / 24 V
- 8x digitale Ausgänge, 5 / 12 / 24 V; 0,5 A

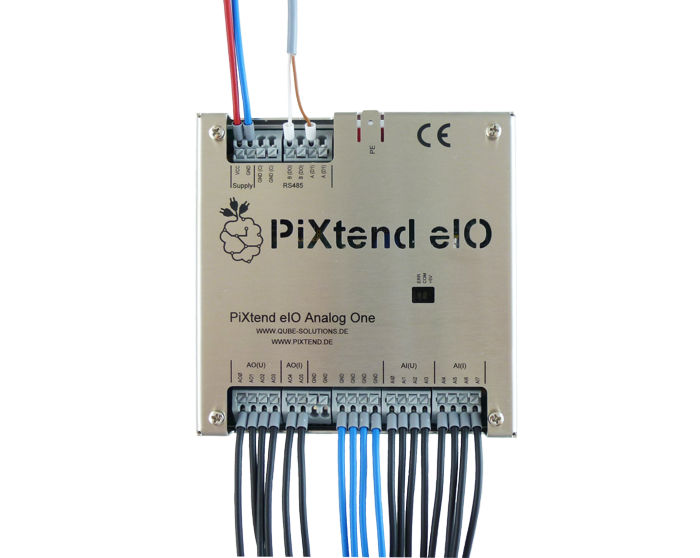

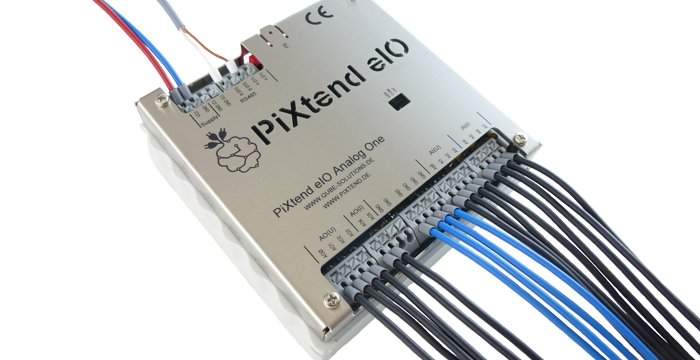

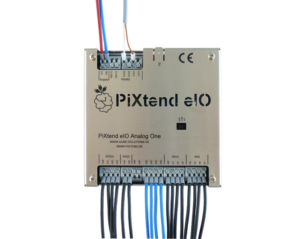

PiXtend eIO Analog One
- 4x analoge Eingänge, 0..5 V / 0..10 V, 10 bit
- 4x analoge Eingänge, 0..20 mA / 4..20 mA, 10 bit
- 4x analoge Ausgänge, 0..10 V, 12 bit
- 2x analoge Ausgänge, 0..20 mA / 4..20 mA, 12 bit

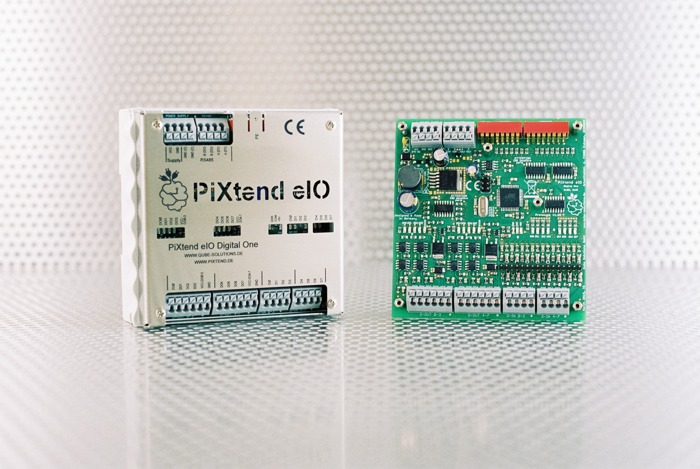

PiXtend eIO Varianten für jeden Bedarf

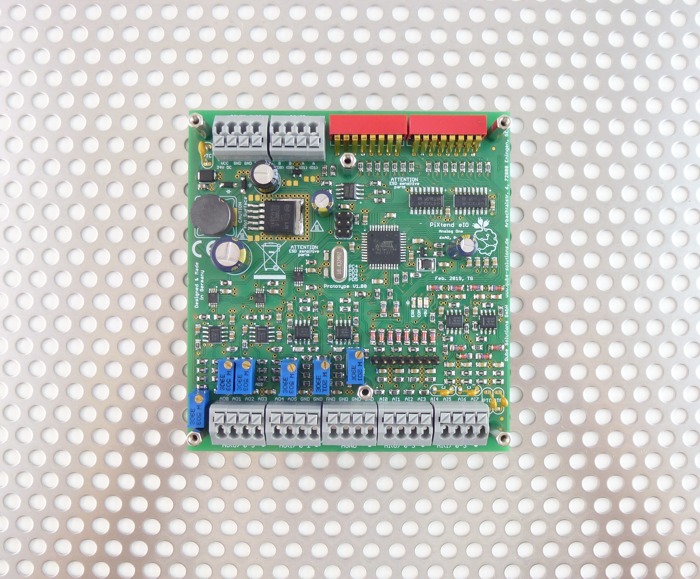

Die Basic Variante wird ohne Gehäuseteile geliefert. Das ist optimal für die kostengünstige Integration in ein individuelles System im Gerätebau. Aber auch Maker, Studenten und Haus-Automatisierer werden diese Modelle lieben.
Die Pro Modelle eignet sich dann besonders gut, sobald Sie die Geräte in einem Schaltschrank verbauen möchten und die industrielle Anwendung im Vordergrund steht. Diese eIO Digital One Variante richtet sich an Kunden mit höchsten Ansprüchen an Optik, Stabilität und Sicherheit.
Alle PiXtend Geräte werden in Deutschland entwickelt, hergestellt, getestet und montiert.
Vorgesehene Einsatzbereiche
- Maschinen-, Anlagen- und Gerätebau
- Prüfgeräte
- Labor- und Fertigungsautomation
- Home Automation oder Smart Home
- Prototyping in der Industrie (Entwicklungsabteilungen)
- Einsatz im Bildungsbereich (technische Schulen, Hochschulen und Universitäten)
- (I)IoT (Industrial Internet of Things), Konzepte und Lösungen
- Industrie 4.0 Konzepte und Lösungen
- Mobile Anwendungen, wie Hilfsfunktionen im Automotive-Sektor
Weitergehende Informationen

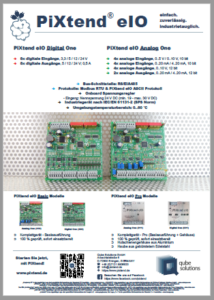

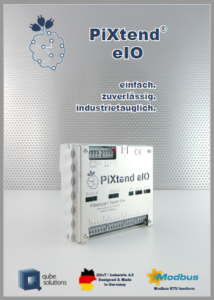

Alles nochmals Kompakt und übersichtlich zusammengefasst in unserem Flyer zum PiXtend eIO System:
Technische Details, hochauflösende Bilder und eine Vergleich-Grafik der PiXtend eIO Geräte finden Sie auf unserer Homepage:
https://www.pixtend.de/pixtend-eio/
Alle Dokumente stehen in unserem Download-Bereich aber auch in englischer Sprache bereit:
https://www.pixtend.de/downloads/
Fragen zur Firma, den Produkten und Dienstleistungen beantworten wir Ihnen gerne, schreiben Sie uns am Besten eine E-Mail an: info@pixtend.de
Weitere Kontaktinformationen
Qube Solutions GmbH
Arbachtalstraße 6
72800 Eningen unter Achalm
www.pixtend.de
info@pixtend.de
Verfasser: Tobias Gall (tobias.gall@pixtend.de)
eIO ist die Abkürzung für „economic Input and Output“
